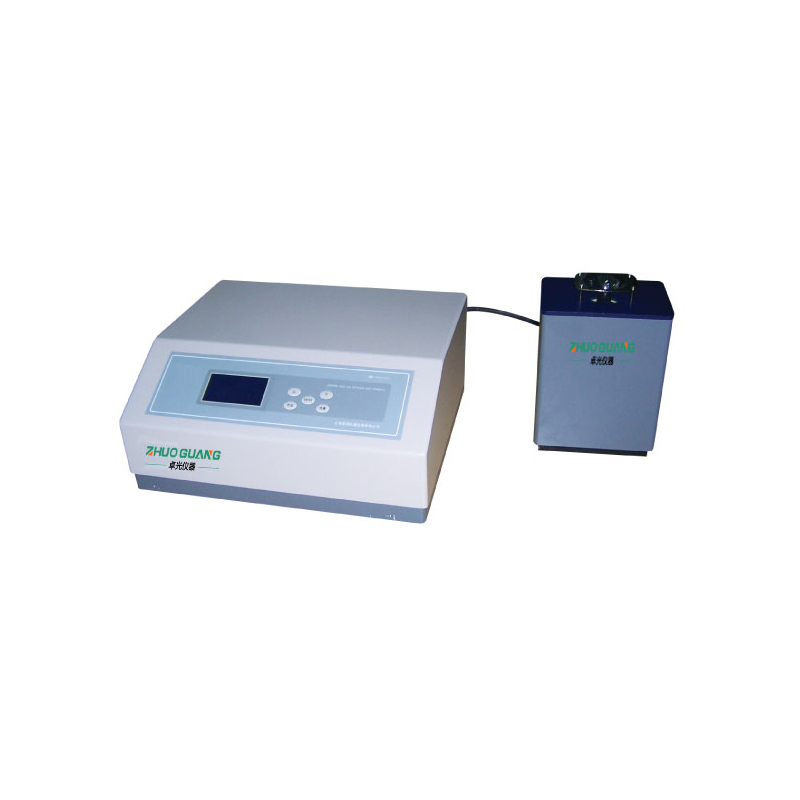

Измеритель температуры каплепадения и температуры размягчения ZGD50 (метод чашки и шарика)

Основное ​ приложение :

• Определить температуру каплепадения и температуру размягчения некристаллографических полимерных соединений, определить их концентрационную плотность, степень полимеризации, термостойкость и другие физико-химические характеристики;

• для использования при обнаружении компонентов или контроле качества каменноугольной смолы, асфальта, канифоли, вазелина, смазочных масел, синтетических смол и различных мазей;

• может заменить традиционное измерение температуры каплепадения по методу Уббелоде и измерение температуры размягчения методом кольца и шарика.

• Фотоэлектрическое обнаружение, программный контроль температуры, считывание показаний на цифровом дисплее, высокая точность, стабильная работа, с использованием стандарта GB8728-88, GBT3498, в соответствии с Китайской фармакопеей издания 2020 года и ASTM (D3204, D3461, D3954, D6090), DIN (51920), ISO 4625-2 и Европейской фармакопеей.

Основные технические ​ параметры :

Диапазон измерения температуры плавления	комнатная температура до 320°C
Режим измерения	Автоматическое измерение
Линейная скорость нагрева	0,2,0,5,1,0,1,5,2,0,3,0,4,0,5,0 (℃/мин)
Повторяемость измерений	<200°С: ± 0,4°С; 200–300 °С: ± 0,8 °С
Минимальное значение чтения	0,1°С
Вес инструмента	11 кг

работы Этапы и использования методы ​точки сброса ​ ​/ точки частого использования​

1. Знакомство с конструкцией корпуса нагревательной печи.

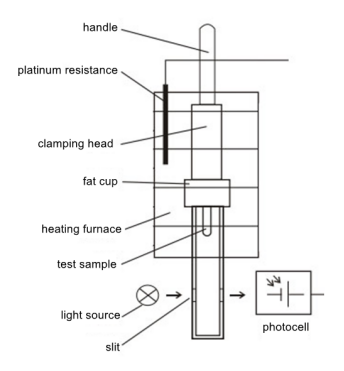

Автоматический прибор для определения точки каплепадения Shanghai Zhuoguang, структурная схема корпуса нагревательной печи показана на рис. 13:

график 13

（1） Конструкция нагревательной печи: нагревательная печь включает в себя нагревательный корпус, встроенный нагревательный лист и платиновый датчик сопротивления; средний пустой слот представляет собой камеру для проб, для помещения в комбинацию образцов: включая зажимную головку чашки для жира, чашку для жира с образцом, нижнюю прорезь чашки для жира.

Под нагревательным корпусом находится источник света, свет через щель щелевого отверстия попадает на датчик сигнала. Когда образец дивана блокирует оптическое отверстие, датчик сигнала посылает сигнал, и прибор записывает температуру.

（2） Комбинация образцов: в середине находится толстая чашка для размещения образца; сверху – фиксатор для удержания верхнего конца толстой чашки и соединения ручки; нижняя часть представляет собой прорезной рукав для пропускания света и улавливания капающего образца, когда он достигает точки капания или размягчения.

(3) Проверка композитной щелевой втулки: нажмите кнопку «Тест» на главном интерфейсе, установите заданную температуру не более 40 градусов и нажмите кнопку «Автоматическое обнаружение», чтобы войти в интерфейс автоматического тестирования.

Комбинация образцов из пустой чашки для жира помещается вертикально в камеру для образцов печи так, чтобы нижнее смотровое отверстие щелевой втулки было параллельно спереди, а световое отверстие корпуса печи и световое отверстие щелевой втулки были параллельны, чтобы гарантировать, что отверстие обнаружения может проникать свет.

2. Методы подготовки проб.

2.1 Подготовка пробы для определения температуры каплепадения с использованием масленки с диаметром капельного отверстия 2,8 мм:

Образцы для определения капель в основном представляют собой пасту, образцы, как правило, не подвергаются предварительной обработке, их можно заполнить следующими двумя методами:

Метод 1: При измерении смазки в соответствии с ASTMD566-64 (73) дополнительный стержень для отбора проб вращается вдоль верхнего и нижнего отверстий смазки, чтобы удалить смазку среднего конуса. Рисунок 14 ниже:

график 14

Метод 2: Согласно стандарту DIN51801-1 (72), жировой резервуар следует заполнить и выровнять скребком.

2.2 Жировая чашка диаметром 6,35 мм с отверстием для капель:

При измерении температуры размягчения в основном используются твердые быстрые образцы, которые необходимо разбить после плавления контейнера при нагревании, не используйте открытое пламя. В то же время в процессе нагрева вода из образца удаляется при более высокой температуре до тех пор, пока в образце не исчезнет явление вспенивания.

Предварительно нагрейте чашку для жира на медной пластине, затем влейте расплавленный образец до тех пор, пока он не переполнится. После того как образец остынет и затвердеет, разровняйте его поверхность перегретым шпателем. Не создавайте пустоты и пузыри в чаше для жира.

Следуйте стандарту ASTMD3461-86 или (GB8728-88) и тяжелый шарик (стальной шарик 3/8) должен быть помещен в центр жировой чашки заполненного образца. Или измеряться в соответствии с другими соответствующими стандартами.

3. Метод работы

Шаг 1: включите выключатель питания и разогрейте прибор в течение 10 минут.

Шаг 2: Войдите в основной интерфейс и выберите тест. Например, температура размягчения испытуемого образца составляет около 65 ℃. Введите название образца: образец 01, начальная температура 55 ℃, скорость нагрева 1 ℃/мин и температура остановки 75 ℃.

Шаг 3: Когда температура стабилизируется до 65 ℃ (над 4 звуками прозвучит звуковой сигнал), поместите комбинацию образцов с образцом. Закрепите нижний зазор прорезной гильзы в печи, чтобы она располагалась на раме. (Примечание: прорезная гильза и корпус печи могут обеспечивать пропускание света, см. осмотр комбинированной прорезной гильзы на стр. 15 (3))

Шаг 4: После выпуска образца температура стабилизируется на уровне 60 ℃. (Примечание: после добавления образца температура корпуса печи немного снижается, поэтому рекомендуется, чтобы зуммер нажал кнопку нагрева выше 4 звуков после того, как температура стабилизируется.) Нажмите кнопку [нагревание]. Когда измеренный образец достигает точки титрования или точки размягчения, соответствующая температура будет отображаться после «точки падения/размягчения» на экране.

Шаг 5: После отображения температуры точки каплепадения и точки размягчения немедленно достаньте образец. Проверьте, есть ли капля образца, если ни одна капля образца не закрывает световое отверстие щелевой втулки, что указывает на то, что тест не пройден.

Если образец упадет и заблокирует щелевое отверстие, значение испытания является действительным. Вы можете нажать [save], чтобы сохранить данные, или нажать [print], чтобы распечатать данные. Если вы хотите изменить тестируемый образец, нажмите [Return] и вернитесь в интерфейс тестирования для настройки соответствующего параметра.
