Линии кислотно-медного покрытия постоянно дрейфуют по мере обработки работы, растворения анодов и испарения воды. Полностью автоматический титратор потенциала GT80 . с автоматическим пробоотборником на 16 станций создан для того, чтобы сделать дрейфы видимыми в режиме реального времени Превращая анализы на хлориды, серную кислоту и медь в автоматические ночные анализы, прибор предоставляет инженерам гальванических покрытий непрерывные, готовые к аудиту контроля качества в реальном времени для каждой данные гальванической ванны, с которой они работают.
Большинство гальванических цехов по-прежнему полагаются на специалиста по влажной химии, который отбирает пробу один или два раза за смену, доставляет ее на стол и проводит ручное титрование. Образец находится в пути, результат подсчитывается, ванна все это время гальванизирует детали. К тому времени, когда супервайзер сможет отреагировать на концентрацию, вышедшую за пределы диапазона, детали, которые никогда не должны были попадать в резервуар, уже обработаны. Ручные рабочие процессы также страдают от различий между операторами, ошибок транскрипции и бумажного следа, который редко выдерживает проверку клиентов.
Автоматизированный рабочий процесс мониторинга гальваники меняет эту последовательность. Титратор отбирает пробу, дозирует реагент, определяет конечную точку, рассчитывает концентрацию и записывает результат в базу данных без участия человека. В сочетании со стандартным лотком для пробоотборников на 16 позиций (до 40) система может обеспечить настоящий непрерывный контроль качества в реальном времени для каждой ванны на полу, а не просто делать снимки раз в смену. Время цикла прибора для любого отдельного титрования зависит от параметра и матрицы; Полную информацию о времени выполнения метода см. в инструкции по методу GT80, прилагаемой к приложению.
Экономическое обоснование перехода от периодического ручного титрования к непрерывному мониторингу гальванического процесса очевидно: более строгий контроль ванны снижает расход добавок, снижает процент брака и стабилизирует распределение толщины покрытия. Конкретная экономия зависит от количества резервуаров на линии, графика смен и истории брака и должна оцениваться на основе собственных производственных данных клиента.
Кислотно-медное покрытие зависит от трех параметров, которые постоянно изменяются в процессе производства. Каждый из них контролируется по определенной технологической причине, и каждый из них выходит из строя определенным образом, когда выходит за пределы диапазона, установленного инженером по гальваническому покрытию:
Параметр |
Почему это необходимо контролировать |
Что пойдет не так, если не контролировать |
|---|---|---|
Хлорид-ион (Cl⁻) |
Способствует равномерному растворению анода, взаимодействует с системой отбеливателей, снижает внутренние напряжения в осадке. |
Пассивация анода, образование медного порошка, грубый и матовый налет. |
Серная кислота (H₂SO₄) |
Обеспечивает проводимость ванны, предотвращает гидролиз солей меди, стабилизирует растворение анода. |
Повышение pH, гидролиз солей меди, пористый и рыхлый осадок. |
Ион меди (Cu⊃2;⁺) |
Источник наплавленного металла, задает катодную поляризацию, управляет метательной силой. |
Снижение метательной силы, крупные кристаллы, ускоренный расход присадки. |
Диапазоны управления процессом для каждого параметра устанавливаются инженером-технологом линии гальванического покрытия на основе карты формул и здесь не определены. Значения параметров, показанные в следующих трех разделах, представляют собой аналитические показания, полученные GT80 на репрезентативных образцах.
Хлорид – невоспетый герой кислотно-медного покрытия. На нужном уровне он способствует равномерному растворению анода, взаимодействует с системой отбеливателей и снижает внутренние напряжения в осадке. Если падение слишком низкое, анод пассивируется, образуется медный порошок, а покрытие становится грубым и тусклым. Если нажать слишком высоко, ванна станет коррозийной для стоек, шин и вспомогательного оборудования.
GT80 . измеряет содержание хлоридов с помощью комбинированного электрода с ионами серебра, титруемого нитратом серебра с концентрацией 0,1006 моль/л, в образце объемом 1,0 мл, разбавленном 40 мл воды Три повторных образца рабочей бани дали конечные объемы 0,1301 мл, 0,1296 мл и 0,1310 мл, что дает концентрации хлоридов 0,4636 г/л, 0,4622 г/л и 0,4672 г/л соответственно. Стандартное отклонение для трех повторов, рассчитанное непосредственно на основе этих показаний, составляет 0,0026 г/л (RSD ≈ 0,56%).
Поскольку серебряный электрод установлен в канале для жидкости из ПТФЭ головки пробоотборника, один и тот же электрод используется для каждой пробы Cl⁻ в ночном цикле из 100 проб. Бюретка с разрешением 1/48 000 на стандартном цилиндре емкостью 10 мл подает реагент с шагом примерно 0,21 мкл, поэтому конечная точка четкая, а результат воспроизводим для всей партии — основа надежного контроля качества в реальном времени для каждой гальванической ванны на линии.
Динамика содержания хлоридов в течение смены сообщает инженеру по гальваническим покрытиям, когда анод нуждается в очистке, когда потери на сопротивление растут или когда подпиточная вода разбавляет раствор быстрее, чем ожидалось. Поскольку каждый результат записывается во внутреннее хранилище объемом 300 ГБ, эти тенденции доступны сразу после завершения прогона — без расшифровки и ошибок в электронных таблицах.
Серная кислота делает кислотно-медную ванну проводящей. Если уровень кислоты падает, напряжение возрастает, метательная мощность падает, и соль меди начинает гидролизоваться до нерастворимых основных солей, которые проявляются в виде шероховатости и пористости осадка. Если добавить кислоту слишком сильно, ванна станет агрессивной по отношению к органическим добавкам и сократит срок службы осветлителя.
На GT80 серная кислота определяется с помощью комбинированного pH-электрода и титранта гидроксида натрия с концентрацией 0,5000 моль/л в образце объемом 1,0 мл, разбавленном 40 мл воды. В трех повторах были получены конечные объемы 8,5542 мл, 8,5588 мл и 8,5492 мл, что соответствует концентрации кислоты 4,277 г/л, 4,279 г/л и 4,275 г/л (после стандартного коэффициента разбавления для рабочей бани). Стандартное отклонение для трех повторов, рассчитанное непосредственно на основе этих показаний, составляет 0,0020 г/л (RSD ≈ 0,05%).
Это один из параметров, при котором ручное титрование причиняет наибольший вред. Человек-оператор визуально улавливает скачок pH вокруг точки эквивалентности; Комбинированный pH-электрод GT80 улавливает один и тот же разрыв с разрешением 0,001 pH 24 часа в сутки для каждого резервуара на линии. В этом практическая разница между периодическим контролем качества и непрерывным мониторингом гальваники..
Как только концентрация кислоты будет внесена в базу данных, систему можно настроить на пометку любого образца, выходящего за пределы заданного пользователем диапазона. Непрерывный сигнал тревоги по кислоте позволяет оператору ванны добавить добавочную кислоту до того, как будет загружена следующая стойка, вместо того, чтобы обнаруживать проблему при следующем ручном титровании. В цехах с несколькими резервуарами одна и та же логика сигнализации работает параллельно для каждого резервуара в очереди пробоотборника.
Медь – это металл, на который наносится покрытие, поэтому ее концентрация напрямую влияет на скорость осаждения, рассеивающую способность и поведение системы отбеливателя. Слишком низкий уровень, и депозит будет выглядеть истощенным; слишком высокий напор и ванна кристаллизуется на анодных мешках, присадки выгорают быстрее, осадок становится грубым.
Медь на GT80 титруется с помощью комбинированного медно-ионного электрода против 0,2500 моль/л ЭДТА в аммиачном буфере с pH 10, на образце объемом 1,0 мл плюс 10 мл буфера и 40 мл воды. В трех повторах были получены конечные объемы 3,3221 мл, 3,3204 мл и 3,3192 мл, при этом концентрации меди составили 52,74 г/л, 52,70 г/л и 52,69 г/л. Стандартное отклонение для трех повторов, рассчитанное непосредственно на основе этих показаний, составляет 0,026 г/л (RSD ≈ 0,05%).
Комбинация импортного микродетектирующего электрода и импортного микрошприцевого насоса обеспечивает такой уровень повторяемости. Шприцевой насос дозирует ЭДТА субмикролитрами вблизи конечной точки, поэтому изгиб мВ-кривой точно фиксируется даже при высоких уровнях меди, которые подавляют меньшие по размеру инструменты.
Стабильная концентрация меди является предпосылкой для предсказуемого аддитивного отклика. После регистрации меди в каждом цикле инженеры по гальваническим покрытиям могут соотносить дрейф меди с расходом отбеливателя, с показаниями ячейки Халла и с распределением толщины на реальных производственных панелях, замыкая цикл между химическим составом ванны и качеством покрытия. Эта корреляция является единственным наиболее ценным результатом программы непрерывного мониторинга.
Химия – это только половина дела. Аппаратное обеспечение прибора — это то, что делает автоматический мониторинг гальванических процессов практичным в реальном гальваническом цехе:
Стандартный автоматический пробоотборник на 16 станций (мензурки по 150 мл), с возможностью расширения до 20, 34 или 40 станций, с дополнительными сосудами большего размера для проб в ваннах промышленного масштаба.
Трехосевая система перемещения с точностью до миллиметра , позволяющая обрабатывать до 100 образцов за одну автоматическую партию.
2-канальное встроенное дозирование жидкости с возможностью расширения до 8 каналов , поэтому в одном цикле можно добавлять буфер, индикатор и реагент для титрования без вмешательства оператора.
Жидкостный тракт из ПТФЭ рассчитан на агрессивный химический состав кислоты и меди, что исключает коррозионные повреждения, характерные для пробоотборников с пластиковым корпусом.
2 порта USB, RS-232 и Ethernet для прямой передачи результатов в LIMS или MES, с автоматическим созданием отчетов в формате PDF, соответствующих GLP.
Внутренняя память объемом 300 ГБ позволяет хранить как необработанные данные, так и заранее заданные методы, поэтому хлоридный метод, кислотный метод и медный метод могут храниться на приборе, готовом к запуску.
5 поддерживаемых режимов титрования (кислотно-основной, окислительно-восстановительный, осаждение, комплексометрический, неводный), охватывающие всю панель Cl⁻ / H₂SO₄ / Cu⊃2;⁺ и любые соответствующие контрольные параметры, которые линия может добавить позже.

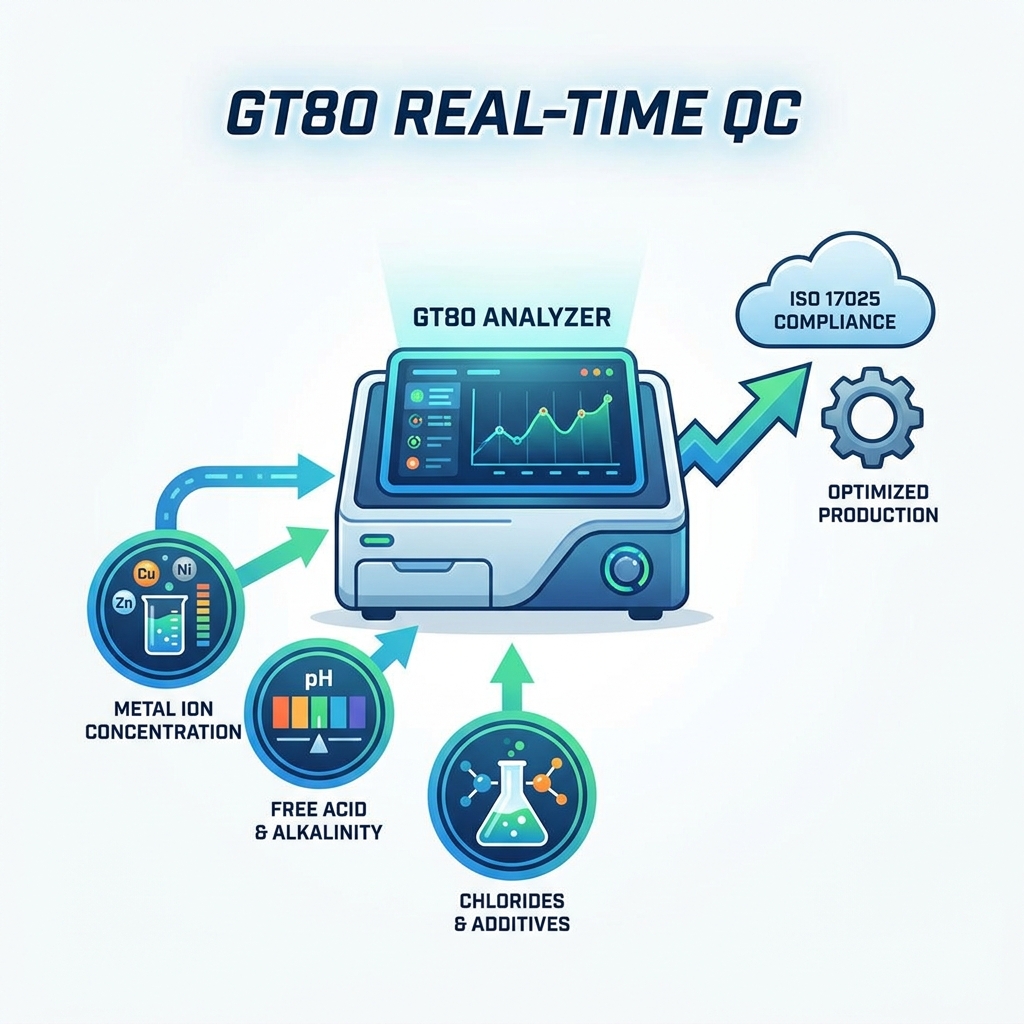

В совокупности это Платформа контроля качества GT80 в режиме реального времени, а не настольный прибор. Чтобы увидеть, как та же архитектура применяется в других рабочих процессах влажной химии, Библиотека примеров применения Zhuoguang документирует установки в потоках кислотной меди, никеля, цинка и сточных вод.
Периодическое ручное титрование фиксирует один момент времени. Непрерывный мониторинг фиксирует разницу между моментами, что является информацией, которая действительно необходима инженеру по гальваническому покрытию для поддержания заданного значения ванны. Прибор превращает этот дрейф во временной ряд, выполняя одни и те же три метода в одних и тех же ваннах по графику, определенному стандартной рабочей процедурой линии. Для более широкого представления о том, как автоматический отбор проб для гальванического контроля качества вписывается в современную лабораторию: на странице категорий титраторов Zhuoguang перечислены сопоставимые конфигурации, включая модели GT65, GT70, GT85, GT90, GT100 и GT100B.
Гальваническим цехам, поставляющим автомобильную, аэрокосмическую или медицинскую технику, все чаще требуется подтверждать данные о химии ванн с помощью того же контрольного журнала, который ожидается от испытательной лаборатории. GT80 . создан именно для таких условий
Каждый метод, каждая калибровка, каждый анализ проб записываются во внутреннюю память объемом 300 ГБ с полной электронной подписью. Прибор поддерживает технические требования ISO 17025, правила электронных записей и электронных подписей 21 CFR Part 11, рабочие процессы FDA, GMP и GLP. Учетные записи пользователей, срок действия паролей и доступ на основе ролей применяются на уровне метода, а экспорт в LIMS создает отчеты, соответствующие макету, ожидаемому большинством аудиторов.
Для программы обеспечения качества, которая должна выдержать аудит клиента или проверку регулирующих органов, эта история целостности данных — это разница между защитной программой мониторинга и папкой с распечатками. Последняя новостная страница Zhuoguang содержит самые последние обновления о функциях соответствия, выпусках встроенного ПО и установках клиентов в регулируемых отраслях.
Часто задаваемые вопросы
Да. 5-режимная архитектура титрования (кислотно-основное, окислительно-восстановительное, осаждение, комплексометрическое, неводное) охватывает все три метода. Типичная ночная последовательность загружает стаканы один раз и запускает хлорид → кислоту → медь без вмешательства оператора, при этом встроенный 2-канальный дозатор (с возможностью расширения до 8 каналов) автоматически добавляет буфер и индикатор.
До 100 образцов на партию, работа с помощью 3-осевой системы перемещения с точностью позиционирования субмиллиметра. Стандартный лоток на 16 позиций (150 мл) является наиболее распространенной конфигурацией; Поддоны на 20, 34 и 40 позиций доступны для предприятий, в которых используется большее количество резервуаров или более частые интервалы отбора проб. Количество образцов, отобранных за один ночной цикл, зависит от времени метода для каждого образца, которое задается матрицей и режимом титрования.
Данные проверки, представленные в этой статье, фиксируют три повтора рабочей ванны при 0,4636/0,4622/0,4672 г/л. Стандартное отклонение по этим трем показаниям составляет 0,0026 г/л, что соответствует относительному стандартному отклонению около 0,56% для этого конкретного набора образцов. Прецизионность других матриц и других уровней концентрации должна быть подтверждена заказчиком по его собственным эталонным образцам.
Да. Прибор поддерживает рабочие процессы ISO 17025, 21 CFR часть 11, FDA, GMP и GLP. Каждый запуск имеет электронную подпись, доступ пользователей основан на ролях, а во внутреннем хранилище объемом 300 ГБ сохраняется полная история методов и результатов, необходимая для проверки инспектором.
Да. Прибор имеет 2 порта USB, последовательный порт RS-232 и Ethernet. Результаты можно передавать в LIMS в режиме реального времени, экспортировать в виде отчетов в формате PDF, соответствующих GLP, или сохранять локально на диске емкостью 300 ГБ для последующей пакетной загрузки — в зависимости от того, что соответствует ИТ-среде магазина.
Ручное титрование ограничено одним параметром за раз, зависит от оценки конечной точки одним оператором и дает данные, которые необходимо расшифровать. Титратор автоматически запускает всю панель Cl⁻ / H₂SO₄ / Cu⊃2;⁺ в течение ночи, с управляемыми электродами конечными точками, автоматическим переключением реагентов и электронными записями — превращая периодическую проверку в непрерывный, готовый к аудиту рабочий процесс производственного резервуара.
Прибор записывает каждый метод, калибровку и анализ проб во внутреннюю память объемом 300 ГБ с полной электронной подписью. Доступ основан на ролях, предусмотрен срок действия пароля, а при экспорте в LIMS создаются отчеты, соответствующие формату, который большинство аудиторов ожидают в соответствии с ISO 17025 и 21 CFR, часть 11.
