Титратор GT80: серийное тестирование Cl, кислоты и меди в гальванических ваннах

Если вы управляете линией гальванического покрытия, вы уже знаете, что химия никогда не стоит на месте. Хлориды дрейфуют, серная кислота расходуется, медь накапливается на стороне осветлителя, и к тому времени, как ваш сменный химик заканчивает очередь на титрование в дневную смену, ванна уже движется. Для менеджеров по обеспечению качества, которым регулярно требуется количество хлоридов, свободных кислот и ионов меди, узким местом редко является сам метод; это время, необходимое для того, чтобы выпить чашку за чашкой на скамейке запасных. Автоматический потенциальный титратор GT80 с автоматическим пробоотборником на 16 станций создан именно для такого рода задач. В этом руководстве рассказывается, как GT80 превращает три рутинных гальванических титрования (хлорид, свободная серная кислота, ион меди) в один автоматический серийный анализ, используя только проверенные наборы реагентов, ПК и одного оператора.

Почему тестирование партии имеет значение для контроля качества гальванотехники

Ручное титрование в лаборатории по посеву обычно предполагает одного аналитика, один стакан, одну бюретку и секундомер. Аналитик должен взвесить или набрать пипеткой образец, разбавить его, расположить электрод, наблюдать за мениском бюретки, записать конечную точку, промыть электрод и записать результат, прежде чем перейти к следующей чашке. Точное время зависит от матрицы ванны, опыта аналитика и титруемого параметра, но сам рабочий процесс не меняется. Умножьте это на количество образцов, и производственная гальваническая линия нуждается в каждой смене, и стенд станет ограничивающим фактором в цикле контроля качества.

Добавьте два других параметра, которые нужны той же ванне, и получите рабочую нагрузку. Ожидается, что типичная линия для блестящей кислой меди или кислого олова будет контролировать хлориды, свободную серную кислоту и сульфат меди в узких диапазонах, а точные полосы определяются используемым составом поставщика отбеливателя. Отказ от ручного анализа — это не только вопрос скорости, но и вопрос прослеживаемости. Каждое ручное титрование вызывает параллакс, считывание показаний бюретки и изменчивость времени, которые проявляются в виде разброса на диаграмме контроля качества и вынуждают аналитика проводить больше повторов для уточнения спецификации.

Вот где полностью автоматический потенциальный титратор со встроенным автосамплером меняет рабочий процесс. Прибор извлекает образец, дозирует титрант с разрешением 0,001 мл, наблюдает за кривой электрода, находит точку эквивалентности и записывает результат в базу данных объемом 300 ГБ с контролем аудита, и все это без прикосновения аналитика к стакану после загрузки. То, что раньше было рабочим днем ​​на рабочем месте, становится работой, не требующей присмотра, которую команда контроля качества может просмотреть утром.

Технические характеристики GT80, позволяющие проводить периодический анализ ионов металлов

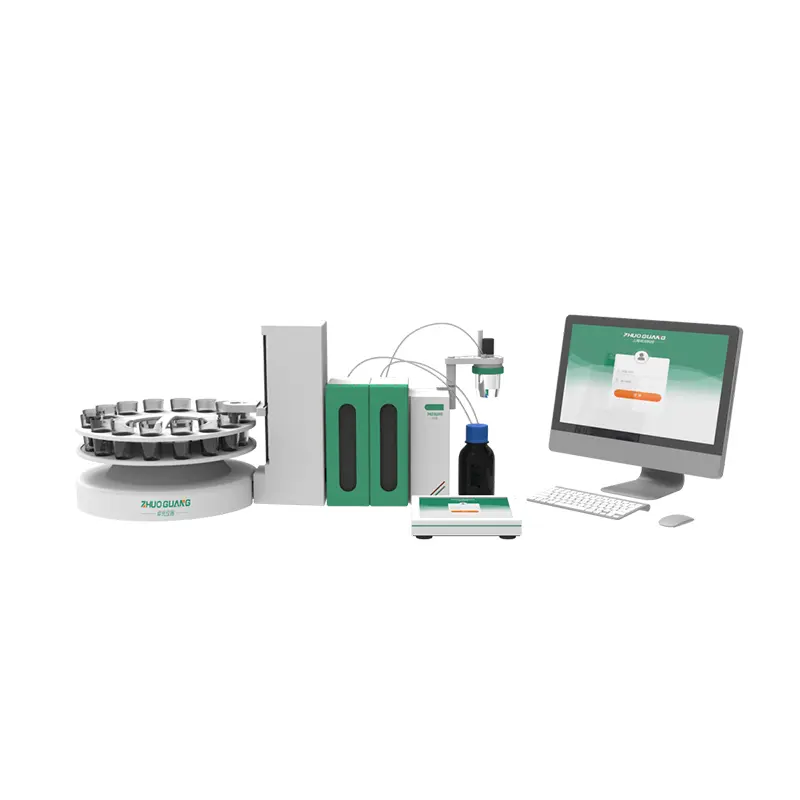

Он спроектирован на основе 3-осевой системы перемещения с точностью позиционирования субмиллиметра, что позволяет игле для отбора проб надежно стыковаться с 16 отдельными стаканами емкостью 150 мл, расположенными на лотке пробоотборника. За один проход можно поставить в очередь до 100 образцов, распределенных по 16, 20, 34 или 40-позиционным стойкам в зависимости от схемы рабочей нагрузки. Эта гибкость является одной из основных причин, по которой гальванические лаборатории стандартизируют эту модель, а не устройства с одним образцом, такие как GT65 или GT85.

Две спецификации особенно важны для лабораторий гальванического покрытия, работающих с агрессивными кислотными матрицами. Первый — это канал для жидкости из ПТФЭ, который предохраняет растворы гидроксида натрия с концентрацией 0,5 моль/л, нитрата серебра с концентрацией 0,1 моль/л и растворы ЭДТА с концентрацией 0,25 моль/л от воздействия на бюретку, поворотный клапан или дозирующие линии в течение сотен циклов. Второй — это пятирежимный механизм титрования, поскольку для хлорида используется осаждение, для серной кислоты — кислотно-щелочная нейтрализация, а для меди — комплексометрическая химия, и один и тот же прибор должен обрабатывать все три режима без какой-либо замены оборудования.

Метод 1: Периодическое определение хлорид-ионов в гальванических ваннах

Хлорид в гальванической ванне — классический пример параметра, который должен оставаться в узком диапазоне. Слишком мало хлорида – анод пассивируется, синергия осветлителя разрушается, и осадок становится шероховатым. Слишком много хлорида приводит к тому, что отложения вызывают внутреннее напряжение, возрастает риск образования язв и кривая расхода осветлителя отклоняется от стандартного профиля. Стандартный метод на GT80 ​​с автоматическим пробоотборником использует комбинированный электрод с ионами серебра и нитрат серебра с концентрацией 0,1006 моль/л в качестве титранта.

Реакция простая: Ag⁻ + Cl⁻ → AgCl↓. Серебряный электрод отслеживает скачок мВ в точке эквивалентности, а GT80 автоматически фиксирует перегиб. Для каждого образца аналитик предварительно программирует следующие шаги на лотке с 16 станциями:

• Внесите пипеткой 1,0 мл отфильтрованной планшетной ванны в чистый стакан емкостью 150 мл.

• Добавьте 40 мл деионизированной воды, чтобы снизить ионную силу и стабилизировать реакцию электрода.

• Поместите стакан в положение от 1 до 16 и позвольте пробоотборнику GT80 загрузить серебряный комбинированный электрод.

• Выполните титрование осадка с помощью бюретки емкостью 10 мл, дозируя 0,1006 моль/л AgNO₃ с шагом 0,001 мл, пока не будет обнаружена конечная точка мВ.

При проверке стандартного раствора с добавлением хлоридов конечные точки составляют 0,1301, 0,1296 и 0,1310 мл в трех повторах, что соответствует 0,4636, 0,4622 и 0,4672 г/л хлорида в ванне. Запуск того же метода на GT80 в пакетном режиме означает, что аналитику нужно только загрузить лоток, нажать «Старт» и просмотреть кривые на следующее утро. Точное время для каждого лотка зависит от матрицы ванны, выбранного режима подготовки электродов и протокола промывки, но время практической работы аналитика по каждому параметру сокращается до одного этапа загрузки лотка.

Метод 2: Титрование содержания серной кислоты в партии.

Свободная серная кислота является рабочей лошадкой проводимости кислой меди, кислого олова и многих ванн для декоративного покрытия. Он сохраняет растворимость солей металлов, предотвращает гидролиз отбеливателя, повышает эффективность катодного тока и стабилизирует растворение анода. Когда содержание свободной кислоты падает, ванна становится хуже, отложения тускнеют, и для компенсации необходимо увеличить количество отбеливателя. Вот почему свободная кислота включена почти в каждый контрольный список контроля качества гальванического покрытия, обычно не реже одного раза в смену.

На этом приборе свободную кислоту титруют стандартным раствором гидроксида натрия с концентрацией 0,5000 моль/л с использованием водного комбинированного pH-электрода на том же лотке автоматического пробоотборника, что и для хлоридов. Реакция представляет собой классическую реакцию нейтрализации сильной кислоты/сильного основания H₂SO₄ + 2 NaOH → Na₂SO₄ + 2 H₂O, при этом pH-электрод регистрирует резкий разрыв во второй точке эквивалентности. Типичный файл метода на приборе:

• Внесите пипеткой 1,0 мл фильтрованной ванны в стакан емкостью 150 мл.

• Добавьте 40 мл деионизированной воды и поместите стакан в лоток для автоматического пробоотборника.

• Выберите бюретку емкостью 10 мл, 0,5000 моль/л NaOH, приращение 0,001 мл, конечную точку pH-электрода на максимуме второй производной.

• При запуске цикла GT80 вычисляет свободную H₂SO₄ в г/л непосредственно из редактора формул и записывает результат в контрольный журнал.

При валидации на стандартной бане получены конечные точки 8,5542, 8,5588 и 8,5492 мл в трех повторах, что соответствует 4,277, 4,279 и 4,275 г/л свободной серной кислоты. Разрешение бюретки 1/48 000 устраняет ошибку параллакса, которая доминирует при ручном титровании. Тот же лоток можно повторно использовать для следующего производственного резервуара, как только будет подписан журнал аудита, поэтому предприятия с несколькими резервуарами могут объединить метод свободной кислоты после хлоридного метода в одной ночной очереди.

Метод 3: Периодический анализ ионов меди с ЭДТА

Медный купорос сам является источником отложений. Если концентрация меди падает, катодная поляризация падает, осадок становится грубым и метательная способность падает. Если он поднимается слишком высоко, соли меди кристаллизуются в углах ванны, потери на вытягивание взрываются, а количество промывочной воды увеличивается. В любом случае ион меди необходимо отслеживать так же тщательно, как свободную кислоту и хлорид.

GT80 ​​измеряет медь методом комплексометрического титрования стандартным раствором ЭДТА с концентрацией 0,2500 моль/л при pH 10, используя аммонийно-аммиачно-хлоридный буфер и комбинированный электрод с ионами меди. Реакция Cu⊃2;⁺ + Y⊃1;⁹⊃2;⁻ → CuY⊃2;⁻. Скачок мВ в точке эквивалентности резкий и однозначный. Стандартный файл метода:

• Внесите пипеткой 1,0 мл отфильтрованной планшетной ванны в стакан емкостью 150 мл.

• Добавьте 10 мл аммонийно-аммиачно-хлоридного буфера с pH 10, затем 40 мл деионизированной воды.

• Поместите стакан в лоток автопробоотборника и выберите медный комбинированный электрод.

• Титруйте 0,2500 моль/л ЭДТА, бюреткой 10 мл, шагом 0,001 мл, конечная точка на второй производной мВ.

При валидации в стандартной бане получены конечные точки 3,3221, 3,3204 и 3,3192 мл в трех повторах, что соответствует 52,74, 52,70 и 52,69 г/л меди. Один и тот же прибор подает реагент ЭДТА и буфер pH 10 через тот же канал подачи жидкости из ПТФЭ, который используется для хлоридов и кислот. После того как аналитик создал три файла методов в программном обеспечении GT80, переключение от одного параметра к другому между лотками осуществляется одним щелчком мыши в редакторе очередей.

Рабочий процесс: как автоматический пробоотборник на 16 станций обрабатывает многопараметрические партии

Реальная эффективность GT80 заключается не в каком-то отдельном титровании, а в том, как три метода объединяются в одну автоматическую серию. Типичный рабочий процесс в лаборатории меднения выглядит следующим образом. Специалист по контролю качества программирует программное обеспечение GT80 последовательно тремя методами: хлорид на первом лотке, свободная кислота на втором лотке, медь на третьем лотке. Все три метода используют один и тот же автоматический пробоотборник, одну и ту же карусель электродов и один и тот же контрольный журнал; В зависимости от метода изменяются только электрод, бюретка-реагент и формула расчета, а программное обеспечение переключает все три метода автоматически.

После этого аналитик заранее пипетирует стаканы, загружает их на лоток и нажимает «Старт». GT80 ​​автоматически управляет очередью, регистрируя каждую кривую мВ, каждое добавление реагента, каждое действие оператора и каждый шаг расчета в соответствии с системой электронной подписи 21 CFR Part 11. На следующее утро аналитик просматривает кривые, подписывает партию и передает данные в LIMS. Общее время практической работы аналитика ограничено загрузкой лотков и утренним обзором; сам инструмент работает всю ночь. По сравнению с лабораторией, выполняющей ту же рабочую нагрузку вручную, экономия концентрируется в лабораторных часах, а не во времени выполнения какого-либо одного параметра.

Для предприятий с несколькими резервуарами, в которых используется от 8 до 12 гальванических ванн, практическое преимущество заключается в том, что GT80 позволяет лаборатории тестировать каждый резервуар по каждому параметру каждую смену, что редко возможно при ручном рабочем процессе. Точная окупаемость зависит от местных затрат на рабочую силу, графика смен и накладных расходов на аудит, и ее следует оценивать по конкретному действующему контракту по контролю качества.

Сравнение данных: архитектура одновыборочного и пакетного режима

Чтобы наглядно показать разницу, в таблице ниже сравниваются те же три метода, выполняемые на однопозиционном титраторе, с GT80 в 16-позиционном пакетном режиме. Числа в строках контрольного журнала и соответствия взяты из спецификации GT80; значения пропускной способности для каждого лотка намеренно оставлены в виде диапазонов, которые зависят от матрицы ванны и выбранного метода, а не фиксированных технических чисел, поскольку реальные гальванические ванны сильно различаются по ионной силе, нагрузке добавок и необходимым этапам промывки.

Что не меняется между двумя режимами, так это основной химический состав: для хлорида по-прежнему используется нитрат серебра, для свободной кислоты по-прежнему используется гидроксид натрия, для меди по-прежнему используется ЭДТА при pH 10. Что меняется, так это рабочий процесс. Пакетный режим дает лаборатории возможность измерять все три параметра в каждом резервуаре в каждую смену без увеличения штата сотрудников, занимающихся контролем качества, и сохранять все результаты в одном и том же контрольном журнале с момента загрузки стакана до момента подписания записи LIMS.

Часто задаваемые вопросы

1. Может ли GT80 выполнять все три титрования (Cl⁻, H₂SO₄, Cu⊃2;⁺) на одном и том же лотке автосамплера?

Да. Автоматический пробоотборник переносит стакан от станции к станции, а программное обеспечение переключает электрод и реагент-бюретку между методами. Большинство лабораторий программируют хлорид, кислоту и медь как три последовательных метода на одном лотке; прибор автоматически выполняет замену электродов, заправку реагентов и промывку между методами.

2. Сколько образцов гальванопокрытий может обработать GT80 за одну партию?

До 100 образцов за один цикл, распределенных по 16, 20, 34 или 40-позиционным стойкам. Стойка на 16 станций поставляется в стандартной комплектации; Стойки на 20, 34 и 40 позиций являются дополнительными для лабораторий с большим объемом работы, в которых ежедневный лимит составляет около 100 образцов по одному параметру.

3. Соответствует ли GT80 требованиям аудита ISO 17025 и 21 CFR Part 11?

Да. Прибор разработан для условий ISO 17025, 21 CFR часть 11, FDA, GMP и GLP. Он обеспечивает доступ пользователей на основе ролей, полный контрольный журнал, электронную подпись каждого результата и 300 ГБ встроенной памяти для необработанных кривых и отчетов.

4. Какие электроды используются для трех гальванических титрований?

В Chloride используется комбинированный электрод с ионами серебра с 0,1006 моль/л нитрата серебра. Для получения свободной серной кислоты используется водный комбинированный pH-электрод с 0,5000 моль/л гидроксида натрия. Для меди используется комбинированный медно-ионный электрод с 0,2500 моль/л ЭДТА и аммонийным буфером с pH 10. Система сохраняет данные калибровки для всех трех электродов.

5. Сколько времени занимает обработка GT80 партии из 16 образцов?

Точное время зависит от матрицы ванны, выбранного протокола подготовки электродов и этапов промывки между методами. На практике комплексометрическое титрование с ЭДТА занимает больше времени на образец, чем реакция осаждения нитрата серебра, поэтому медный метод обычно устанавливает скорость для каждой чашки. Время практической работы аналитика ограничено этапом загрузки лотка в начале цикла.

6. Может ли GT80 подключаться к LIMS или заводской системе MES?

Да. Прибор поставляется с двумя портами USB, одним последовательным портом RS-232 и портом Ethernet. Программное обеспечение для ПК экспортирует результаты в формате CSV, PDF или LIMS-совместимого XML; Внутренний диск емкостью 300 ГБ также сохраняет необработанные кривые мВ для любого ретроспективного перерасчета, который могут запросить аудиторы.

7. Устойчив ли трубопровод для жидкости к сильным кислотам, таким как серная кислота?

Все смачиваемые детали, включая бюретку, поворотный клапан и дозирующую трубку, изготовлены из ПТФЭ. Прибор рассчитан на непрерывный контакт с 0,5 моль/л NaOH, 0,1 моль/л AgNO₃, 0,25 моль/л ЭДТА и серной кислотой до рабочей прочности концентрированной кислоты и меди. Между образцом и каналом прохождения жидкости отсутствует металлический контакт.

8. Чем GT80 отличается от GT65 или GT85 при гальваническом покрытии?

GT65 — это рабочая лошадка с одним образцом и одним методом для контроля качества небольших объемов. GT85 — это однообразная модель высокого класса для исследований и разработки методов. Модель GT80 оснащена автоматическим пробоотборником на 16 станций и механизмом периодической обработки на 100 образцов, что делает его правильным выбором для лабораторий, занимающихся гальванопокрытием, которым приходится тестировать несколько резервуаров в смену.

Нужна расценка или файл метода периодического титрования хлоридов, свободных кислот и ионов меди в гальванических ваннах? Свяжитесь с Zhuoguang Instrument и сообщите объем резервуара, количество проб за смену и целевые контрольные пределы, и команда разработчиков вернет настроенное предложение GT80 в течение одного рабочего дня. Посетите На странице «Случаи применения» вы найдете дополнительную информацию о рабочих процессах гальванического покрытия, добычи полезных ископаемых и титрования водоочистки на сайте Полностью автоматический потенциальный титратор GT80.
